Predstavitev izdelka
Tester RBX-H temelji na merjenju značilnih parametrov navitij znotraj transformatorja, pri čemer tester uporablja metodo zvočne analize frekvenčnega odziva notranjih napak (FRA) v razvitih državah sveta, ki lahko natančno presodi notranjo napako transformatorja.
Po zaključku načrtovanja in izdelave transformatorjev, tuljav in notranje strukture, ki jih je treba dokončati, torej navitja transformatorske tuljave, če sta napetostna raven in način navijanja enaka, se določijo ustrezni parametri vsake tuljave (Ci, Li). . Tako bodo karakteristike odziva frekvenčne domene vsake tuljave tudi določile, ali ima ustrezna trifazna tuljava primerljiv frekvenčni spekter.
Pojavi se medobraten, fazni kratek stik med preskusom ali trčenjem med transportom, kar povzroči relativni premik tuljave in med delovanjem v pogojih kratkega stika in napake zaradi napetosti, ki jo povzroča elektromagnetna, se tuljava deformira, zaradi česar bodo parametri porazdelitve sprememb navitja transformatorja. Tako vpliva in spreminja obstoječo funkcijo frekvenčnega odziva transformatorja frekvenčne domene, da se pojavijo spremembe amplitude frekvenčnega odziva in premik resonančne frekvence itd. RBX-H velja za notranjo strukturo močnostnih transformatorjev 63 kV ~ 500 kV za odkrivanje napak.
Spremembe odziva parametrov notranjega navitja transformatorja kvantizacije procesa FRA v različnih frekvenčnih domenah glede na vrednost velikosti spremembe, spremembe velikosti frekvenčnega odziva ter regionalne in odzivne trende, da se oceni stopnja spremembe notranjega navitja transformatorja, lahko določi ali je bil transformator resno poškodovan, je treba opraviti remont meritev.
Za delujoči transformator, ne glede na to, ali je v preteklosti shranjena slika funkcije frekvenčne domene, lahko s primerjavo razlika med prstnimi odtisi tuljave transformatorja z napako oceni tudi stopnjo napake. Seveda, če shranite nabor transformatorskih navitij, so grafi originalnih karakteristik lažji za delovanje transformatorjev, vzdrževanje in pregled po analizi nesreče in zagotavljajo trdno osnovo, natančnejšo.
FRA iz prenosnih in mikroprocesorskih natančnih merilnih sistemov je kompakten in enostaven za uporabo, s celovito funkcijo testne analize.
Parameter izdelka
|
Merilno območje amplitude |
(-100dB)–(+20dB) |
|
Natančnost merjenja amplitude |
0.1 dB |
|
Natančnost frekvence skeniranja |
manj kot 0,01 % |
|
Vhodna impedanca signala |
1MΩ |
|
Izhodna impedanca signala |
50Ω |
|
Sofazna ponavljajoča se stopnja |
99.50% |
|
Dimenzija instrumenta |
300×340×120 mm3 |
|
Dimenzija ohišja |
310×400×330 mm3 |
|
Teža |
10 kg |

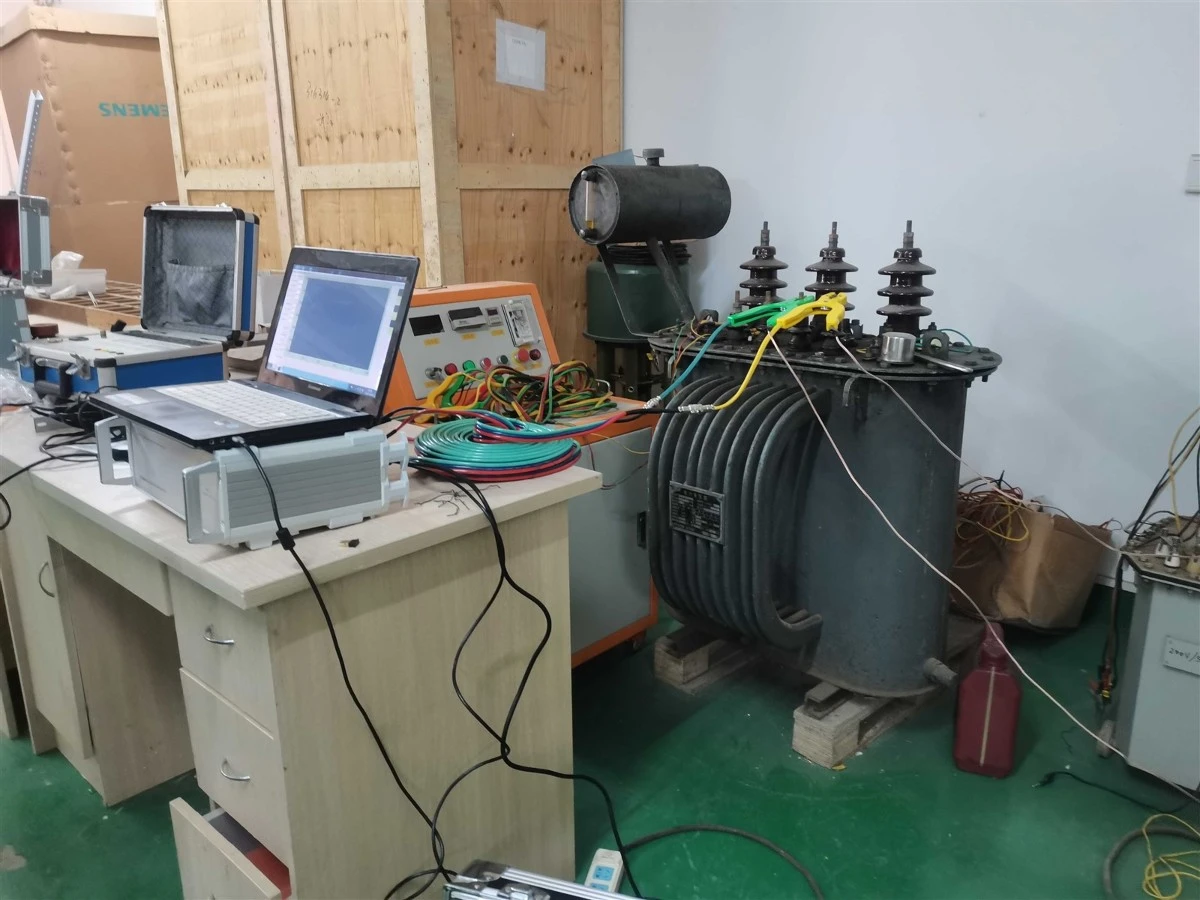

Videoposnetek delovanja analizatorja SFRA transformatorja RBX-H
Lastnosti in uporaba izdelka
1. Za vzorčenje in nadzor uporabite hiter mikroprocesor z visoko integracijo.
2. Uporabite USB za povezavo prenosnega računalnika in naprave.
3. Komunikacijski brezžični vmesnik Bluetooth med prenosnikom in instrumenti.
4. Mehanizem strojne kasete uporablja DDS (iz Amerike) in lahko pravilno zazna popačenje razčlenitve, nabrekanje, premik, nagib, deformacijo kratkega stika med zavoji in medfazno stikanje kratkega stika.
5. Visokohitrostno, dvokanalno, 16-bitno A/D vzorčenje (val iz krivulje se bo očitno spremenil, če se stikalo za prisluškovanje med preskusi na terenu.).
6. Programska oprema lahko prilagodi obseg izhodnega signala, največjo amplitudo vrha ± 10 V.
7. Računalnik samodejno ustvari rezultate testa v Wordov dokument.
8. Use precision, high stability components, the same phase repeat test, and measurement repetition rate >99.5%.
9. Končana vezja, površina, posebej obdelana z zaščito pred onesnaženjem vode in škodljivimi plini.
10. Naprava ima dva merilna sistema: linearno skeniranje in presečno skeniranje.
11. Amplitudno-frekvenčne značilnosti so v skladu z nacionalnimi tehničnimi specifikacijami.
12. Sistem samodejne analize testnih podatkov, vodoravna primerjava podobnosti A, B, C, rezultati kot spodaj:
skladnost je zelo dobra
skladnost je dobra
skladnost je slaba
skladnost je zelo slaba
Navpična primerjava AA, BB, CC, pridobitev izvirnih podatkov za primerjavo deformacije navitja s preskusnimi podatki v isti fazi, rezultati kot spodaj:
normalno
rahla deformacija
zmerna deformacija
resna deformacija
13. Samodejno generiranje Wordovega dokumenta, priročnega za shranjevanje in tiskanje strank.
Podrobnosti o izdelavi
Pripomoček
|
Serijska številka |
Ime |
Znesek |
|
1 |

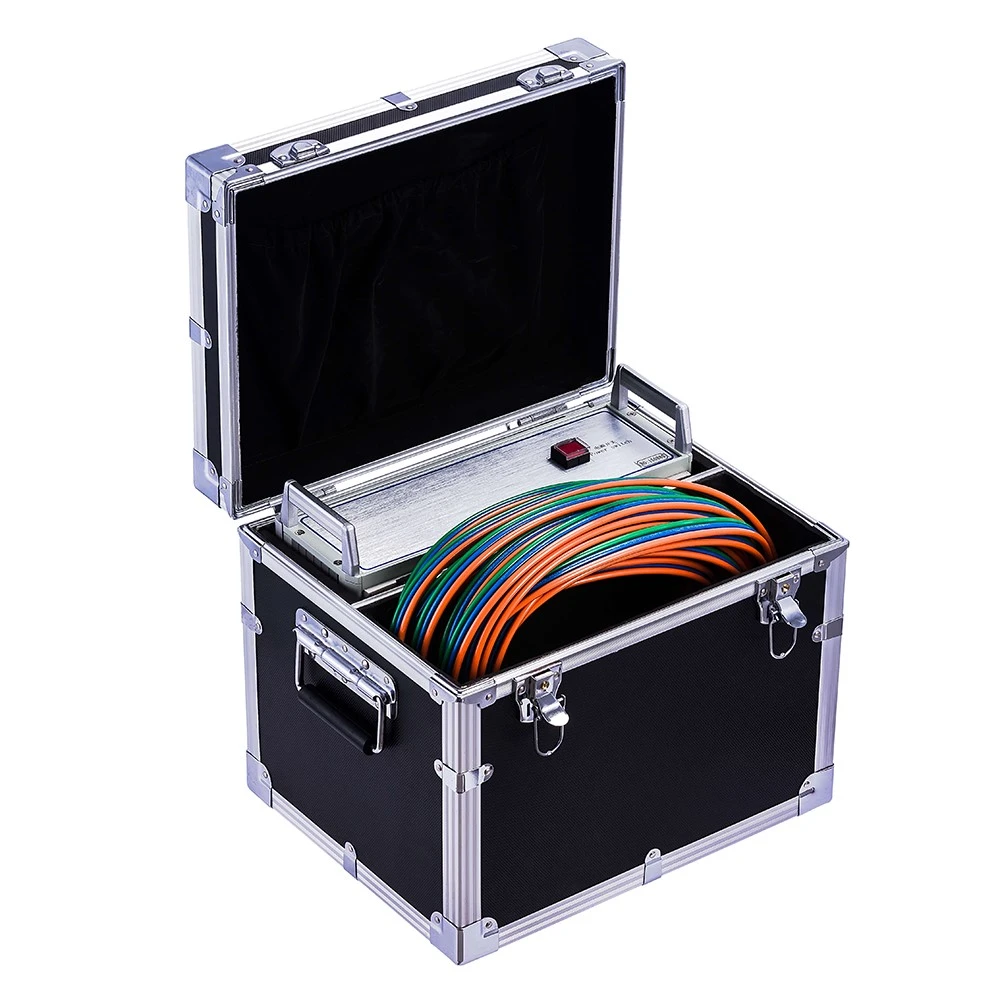

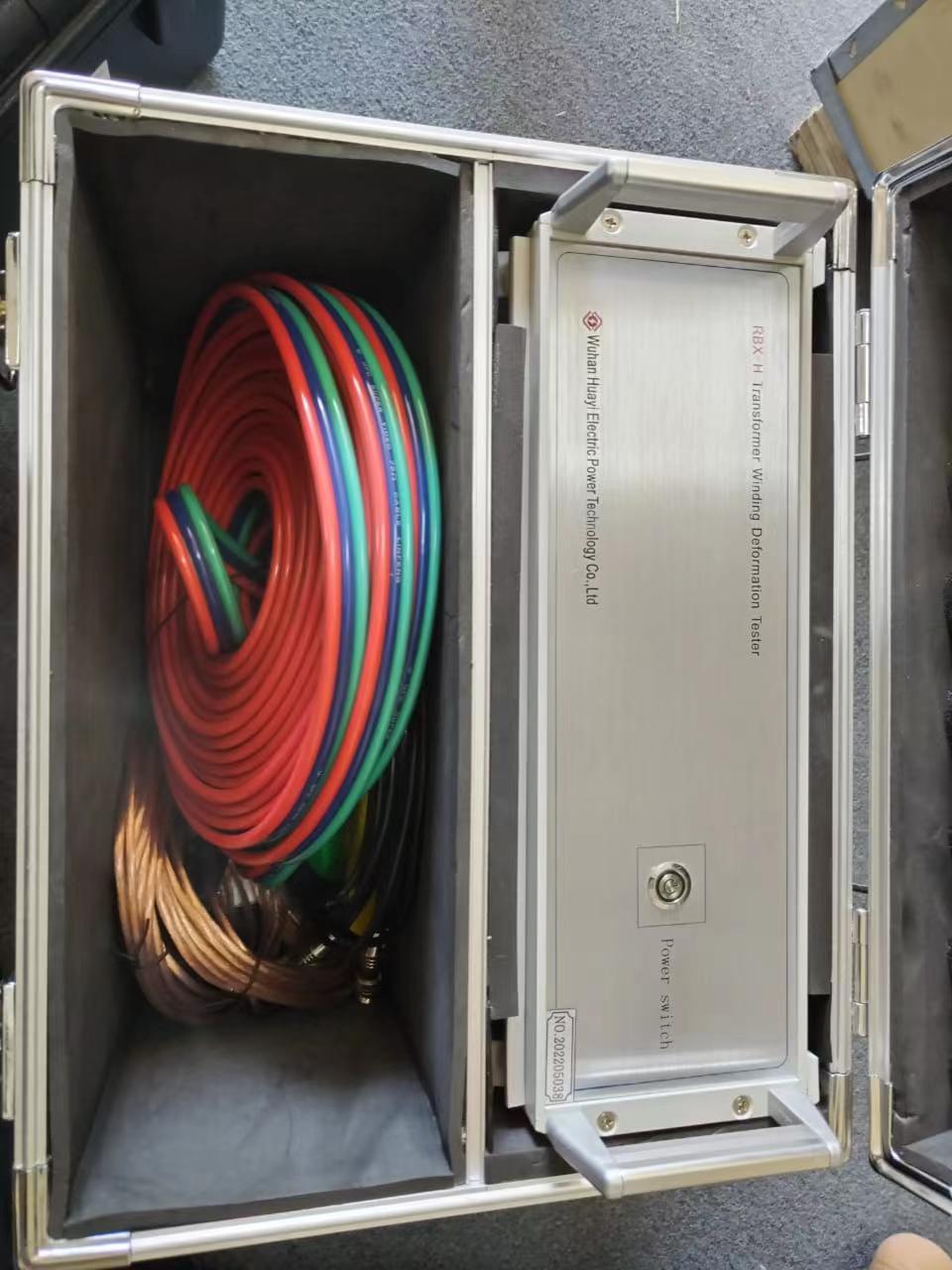

Ohišje za pakiranje (aluminijeva zlitina 310 mm × 400 mm × 330 mm) |
eno |
|
2 |
Glavni računalnik (najnovejša tehnologija frekvenčnega pometanja ameriškega DDS) |
eno |
|
3 |
Bluetooth |
eno |
|
4 |
Testni kabel (visokofrekvenčni koaksialni kabel 50/15m) |
eno |
|
5 |
Testna črta in sponka (ena oranžna, ena zelena in ena modra črta, 20 m; ena rumena sponka, ena zelena sponka) |
dva |
|
6 |
USB komunikacijska linija (3m) |
eno |
|
7 |
daljnovod (mednarodni) |
eno |
|
8 |
Ozemljitveni vodnik (5 m bakrene žice) |
dva |
|
9 |
Disk s programsko opremo (CD format) |
eno |
|
10 |
Varovalka (0.5A) |
tri |
|
11 |
Specifikacija |
eno |
|
12 |
Poročilo o pregledu |
eno |
|
13 |
Certificiranje |
eno |
