Predstavitev izdelka
Tester faznih zaščitnih relejev HY7000 6
KOMPLET ZA TESTIRANJE FAZNEGA RELEJA HY7000 6 je naprava za testiranje relejne zaščite, zasnovana v skladu s tehničnimi specifikacijami, navedenimi v "Tehničnih specifikacijah DL/T 624-2010 za mikroračunalniško opremo za testiranje relejne zaščite". Temelji na sistemu komunikacijskega standarda IEC61850 in je implementiran z uporabo napredne računalniške tehnologije.
Izdelek je opremljen z visoko-zmogljivim ojačevalnikom moči in zgrajen na zmogljivi platformi PowerPC + X86. Z uporabo modularne zasnove se ponaša z visoko funkcionalnostjo, visoko natančnostjo, kompaktno velikostjo in majhno težo. Izvaja lahko funkcionalne teste in teste delovanja relejnih zaščitnih naprav, merilnih in krmilnih naprav ter inteligentnih terminalov, zaradi česar je primeren za uporabo v elektrarnah, transformatorskih postajah, različnih znanstvenoraziskovalnih ustanovah in proizvajalcih naprav.
Parameter izdelka
|
Izhodna napetost vira izmenične napetosti * (Opomba: Največji izhod za nekatere modele je 120 V/125 V/130 V/150 V; glejte dejanski poziv naprave/programske opreme.) |
||
|
Razpon |
6 kanalov, 130V/60VA vsak |
|
|
Natančnost |
0V~2V: ±4mV; 2V~130V: ±0,1% |
|
|
Resolucija |
1mV |
|
|
Izhodni tok vira izmeničnega toka * (Opomba: največji izhod za nekatere modele je 30 A/35 A/40 A; glejte dejanski poziv naprave/programske opreme.) |
||
|
Razpon |
6 kanalov, 40A/250VA vsak (izbirno 450VA) |
|
|
Natančnost |
0~500mA: ±1mA; 500mA~30A: ±0,1% |
|
|
Resolucija |
1mA |
|
|
Faza |
||
|
Razpon |
0~360 stopinj |
|
|
Natančnost |
±0,1 stopinje |
|
|
Resolucija |
0,1 stopinje |
|
|
Pogostost |
||
|
Razpon |
0~2500Hz (največji izhod za nekatere modele je 1000Hz) |
|
|
Natančnost |
<±0.001Hz(0~65Hz) <±0.01Hz(65~450Hz) <±0.02Hz(450~2500Hz) |
|
|
Resolucija |
0,001 Hz |
|
|
Čas |
||
|
Razpon |
10ms~9999,999s |
|
|
Resolucija |
1ms |
|
|
Digitalni vhodi |
||
|
Količina |
8 parov |
|
|
Vhodna napetost |
Sprejema suhe kontakte ali napetost-ležajne kontakte 0~250 V |
|
|
Digitalni izhodi (nekateri modeli imajo 8 parov, vključno s 6 hitrimi-izhodi) |
||
|
Količina |
6 parov, vključno s 4 hitro delujočimi izhodi (čas delovanja < 0,1 ms) |
|
|
Prelomna zmogljivost |
DC250V/0,5A |
|
|
Izhodna napetost vira enosmerne napetosti * (Opomba: Največja izhodna napetost za nekatere modele je 160 V; glejte dejanski poziv naprave/programske opreme.) |
||
|
Razpon |
Vsak kanal: -175~175V/60VA |
|
|
Natančnost |
0V~2V: ±4mV; 2V~175V: ±0,2% |
|
|
Izhod enosmernega toka |
||
|
Razpon |
Vsak kanal: 0~20A/200VA |
|
|
Natančnost |
0~500mA: ±2mA; 500mA~20A: ±0,1% |
|
|
Sinhronizacija |
||
|
Vrsta vmesnika |
Optični signal GPS/BD ANT, IRIG-B/PPS; IRIG-B/PPS električni signal; IEEE 1588 |
|
|
Količina |
GPS/BD ANT: 1; Optični signal IRIG-B/PPS: 2 (1 za časovno sinhronizacijo, 1 za merjenje časa); IRIG-B/PPS električni signal: 2 para (1 par za časovno sinhronizacijo, 1 par za merjenje časa); IEEE 1588: 1 par |
|
|
Brezžična povezljivost |
||
|
Vrsta vmesnika |
WiFi, (izbirno 4G) |
|
|
Žična povezljivost |
||
|
Vrsta vmesnika |
100M LAN vrata, RJ45 |
|
|
Količina |
2 |
|
|
Napajalnik |
||
|
Napajalna napetost |
AC 220V, Dovoljeno odstopanje: -20%~20%; (Izbirni DC napajalnik 200V~380V) |
|
|
Frekvenca dobave |
AC napajanje: 47~65 Hz; DC napajanje: 0 Hz |
|
|
Komunikacijski vmesnik IEC 61850 * |
||
|
funkcija |
Poljubno konfiguriran kot oddajno/sprejemni terminal IEC 61850 9-1/9-2 SMV ali oddajno/sprejemni terminal GOOSE. |
|
|
Vrsta vmesnika |
Optična vrata LC |
|
|
Količina |
8 parov, 6 parov je 100M prilagodljivih, 2 para sta 100/1000M prilagodljivih |
|
|
Valovna dolžina |
1310nm |
|
|
Komunikacijski vmesnik IEC 60044 * |
||
|
funkcija |
Sprejem in prenos sporočil IEC60044-7/8, DL/T282 |
|
|
Vrsta vmesnika |
ST |
|
|
Količina |
6 oddajnih vrat, 2 sprejemna vrata |
|
|
Analogni vhod-nizkega signala |
||
|
Vrsta vmesnika (izbirno) |
Letalski konektor, AC napetost 0-7V |
|
|
Količina |
12 kanalov |
|
|
Analogni nizko{0}}izhodni signal |
||
|
Vrsta vmesnika (izbirno) |
Letalski priključek, AC napetost (ali tok) je mogoče prilagoditi. |
|
|
Količina |
12 kanalov, AC napetost 0-7V / DC tok 0-20mA |
|
|
Vrata USB * |
||
|
Količina |
3 |
|
|
Pogoji delovnega okolja |
||
|
Delovna temperatura |
-10 stopinj ~50 stopinj |
|
|
Vlažnost |
Manj kot ali enako 95 %, brez-kondenzacije |
|
|
drugo |
||
|
Spletni vmesnik |
RJ45 |
|
|
Zaslon |
10,4-palčni barvni LCD zaslon s funkcijo dotika |
|
|
Izhod pomožne napetosti (izbirno) |
110/220V DC izhod na strani ohišja, izhodna moč: 200W |
|
|
Dimenzije |
460 mm x 212 mm x 436 mm (D x Š x V) |
|
|
Teža |
18 kg |
|
Lastnosti in uporaba izdelka
1. Inteligentni testni modul
Podpira pametno urejanje testnih predlog. Preizkusne postavke je mogoče prosto dodajati med preizkusom in shraniti kot datoteke testnega projekta za večkratno uporabo, kar izboljša učinkovitost testiranja med kasnejšimi rednimi pregledi in fazami odpravljanja napak.
2. Samodejno testiranje
Vsebuje funkcije samodejnega testiranja za-zaščito na kraju samem in digitalno zaščito, ki omogoča dokončanje vseh preskusnih postavk za eno zaščitno napravo z enim klikom.
3.Digitalni/analogni izhod
Zmožnost testiranja zaščitnih naprav, merilnih in krmilnih naprav ter inteligentnih terminalov v digitalnih podpostajah, kot tudi testiranja analognih zaščitnih naprav, generator-transformatorskih enot itd.
Istočasni analogni in digitalni izhod
Podpira hkratni izhod analognih signalov, SV, FT3 in prenos/sprejem GOOSE sporočil.
4. Več načinov skeniranja
Podpira ročno ali samodejno testiranje amplitude, faze, frekvence, impedance, vektorja, ordinalne količine in moči. Podpira tudi samodejne preizkuse sprememb v načinih ramp, zdrsa in celovitih načinih.
5. Varnost in alarm
Ima zaščito pred pregrevanjem in prekomernim tokom. Vir toka ima funkcijo zaščite-odprtega tokokroga in alarmne funkcije, vir napetosti pa ima funkcijo zaščite preobremenitve in-kratkega stika.
6. Grafični zaslon virtualnega terminala
Podpira grafični prikaz virtualnih terminalov, ki zagotavlja jasen in intuitiven pogled na pretok podatkov.
7. Hkratni prenos in sprejem sporočil
Podpira izhod optičnih digitalnih sporočil IEC61850-9-1, IEC61850-9-2 in GOOSE. GOOSE signale je mogoče prenašati/sprejemati neodvisno ali deliti prek istega optičnega vmesnika Ethernet kot IEC61850-9-2.
8. FT3/Razširjeni FT3
Podpira FT3, razširjeni FT3 in izhod sporočil DL/T 282.
Podpira hitrosti prenosa 2M/4M/6M/8M/10M/15M/20M za kodiranje UART in 5M/10M/20M za kodiranje Manchester.
9. Anomaly Teželo
Zmožnost simulacije anomalij sporočila, vključno z anomalijami kakovosti, tresenjem frekvence prenosa, anomalijami zakasnitve, izgubo paketov, izgubo sinhronizacije, skoki zaporednih številk, načinom vzdrževanja in lažno spremembo stanja.
10. NapakaIgrajnazaj
Podpira simulacijo napak in funkcije predvajanja podatkov v formatu COMTRADE.
11. MMS Servled
Funkcija branja/pisanja nastavljene vrednosti MMS, ki omogoča dostop do informacij o konfiguraciji, kot so nastavljene vrednosti inteligentnih naprav IED.
12. Čas Sinhronizacija in časovni razpored
Ima funkcijo sinhronega proženja. Podpira neposredno povezavo z antenami GPS/BD za časovno sinhronizacijo ter metode časovne sinhronizacije IRIG-B, PPS in PTP 1588. Oddaja lahko tudi zunanje časovne signale IRIG-B, PPS in PTP 1588.
13. Hardwirdeče Contact vhodi in izhodi
Digitalni vhodi so aktivni/pasivni prilagodljivi kontakti, ki samodejno identificirajo vrsto vhoda in napetost. Kanali so izolirani drug od drugega, z alarmnimi pozivi za povezavo z obratno polarnostjo.
14. Neredstarost Repojmovanje in analiza
Vsebuje zmožnosti sprejema in analize sporočil. Prejeta sporočila je mogoče odpreti z ZHNDA za analizo ali izvoziti.
15. Posamezene-Fibenačin r
Optična vrata podpirajo prenos z enim-optikom in sprejem z enim-optikom. Podpira testiranje optične moči.
16. Analogni niz-signal
Opremljen z analognimi nizko{0}}nivojskimi signalnimi vmesniki. Podpira 12 kanalov analognega vhodnega-signalnega signala z zmožnostjo merjenja -7V do 7V AC napetosti. Podpira 12 kanalov analognega izhodnega signala nizkega nivoja, ki lahko oddaja -7V do 7V AC napetost.
17. Dotaknite se Delovanja
Opremljen z 10,4-palčnim zaslonom z visoko ločljivostjo, ki podpira upravljanje na dotik.
18. Brezžična povezljivost
Omogoča funkcijo oddaljenega testiranja 4G in vključuje modul WiFi za udobje uporabnika.
Pripomoček
|
številko naročila |
specifikacije in modeli |
količino |
enota |
|
1 |
Glavna enota testerja relejne zaščite UV1.1 |
1 |
Tabela |
|
2 |
Testna signalna linija-(4*4mm²*1)*3m rumena-zelena-rdeča-črna (odprtina 30 cm, z zložljivim zaščitnim tulcem) |
2 |
skupina |
|
3 |
Testna signalna linija-(4*1,6 mm²*1)*3m rumena-zelena-rdeča-črna (odprtina 30 cm, z zložljivim zaščitnim tulcem) |
2 |
skupina |
|
4 |
Testna signalna linija-2,5 mm² rumeno-zelena, 3 metre (z zložljivim zaščitnim tulcem) |
1 |
skupina |
|
5 |
Kabel – Analogni 14-polni letalski vtični kabel, 1,0 m (TGG) |
1 |
korenina |
|
6 |
Preskusni čep-krokodil sponka (10 mm sponka) rumena 2 zelena 2 rdeča 2 črna 6+U-vilice tipa (5 mm vložek) rumena 2 zelena 2 rdeča 2 črna 6+izolacijska igla (Φ2 igla-oblikovan čep) rdeča 6 črna 6 |
1 |
Set |
|
7 |
Napajalni kabel-D1-3/D003-4-3*0,75/1,8 metra/črna |
1 |
korenina |
|
8 |
Prekrižani omrežni kabel – RJ45-RJ45 1.5M |
1 |
korenina |
|
9 |
Optični modul-GTLS-1303-2MIL |
1 |
posameznik |
|
10 |
Terminal-PGF-508-4P (000) |
1 |
posameznik |
|
11 |
Testna signalna črta-JBF4MM2×0,25M rumena |
2 |
vejica |
|
12 |
Testna signalna črta-JBF4MM2×0,25M zelena |
2 |
vejica |
|
13 |
Testna signalna črta-JBF4MM2×0,25M rdeča |
2 |
vejica |
|
14 |
Testna signalna linija-JBF4MM2×0,25M črna |
2 |
vejica |
|
15 |
Žična tuljava-36 cm (dolžina) * 19 cm (širina) * 25 cm (višina) |
1 |
posameznik |
|
16 |
Zaščitna škatla iz aluminijeve zlitine-Zaščitna škatla-516 x 326 x 516 (aluminijeva zlitina po meri) -Siva-Vsebuje notranjo podlogo iz pene-Brez sitotiska na sprednji in zadnji strani telesa škatle, sitotisk na levi in desni strani |
1 |
posameznik |
|
17 |
DC napajalni kabel |
1 |
korenina |
|
18 |
Seznam pakiranja, obrazec za potrdilo o prejemu, potrdilo o skladnosti |
1 |
Set |
pogosta vprašanja
1. Dostava:Hitra dostava in prilagodljiv način prevoza
2. Plačilo:Izberite plačilne pogoje in udoben način plačila
3. Prodajna storitev:24-urni spletni kontakt, izberite pravi model opreme glede na vašo zahtevo, zagotovite najboljšo ponudbo in podporo pri prilagajanju
4. Garancijska doba:Vsi stroji so opremljeni z eno garancijo doživljenjske tehnične podpore za vas. Spletni odziv na tehnične težave strank.
Proizvodna linija za tester relejev

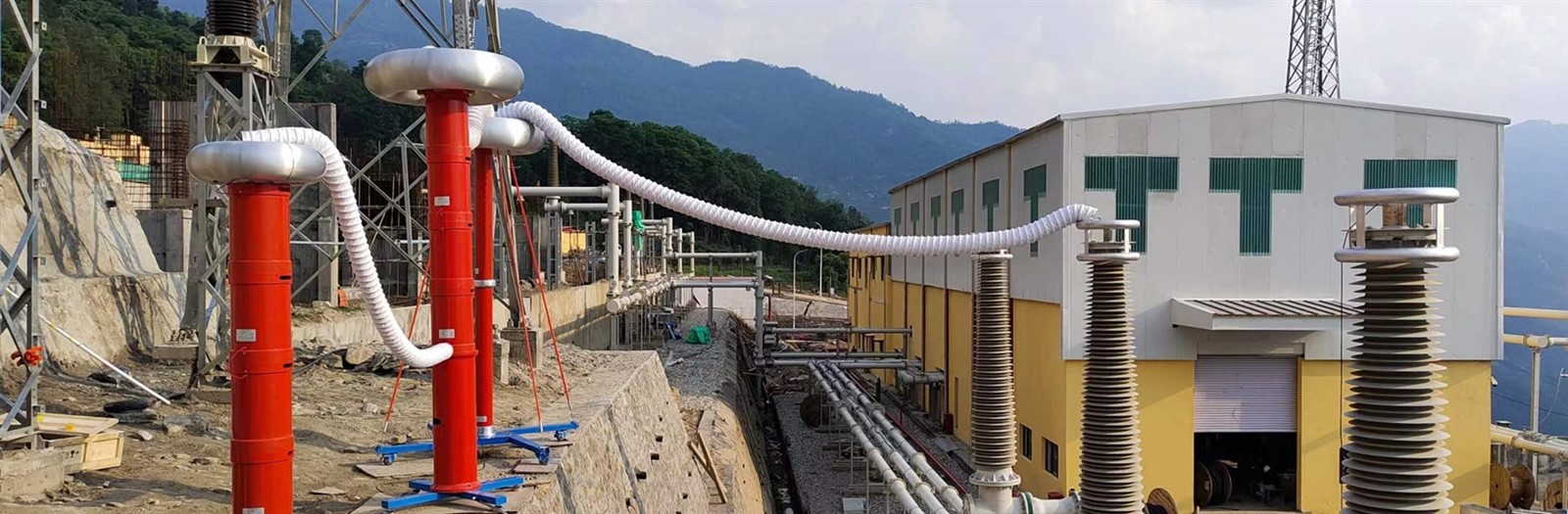

Storitev na kraju samem
