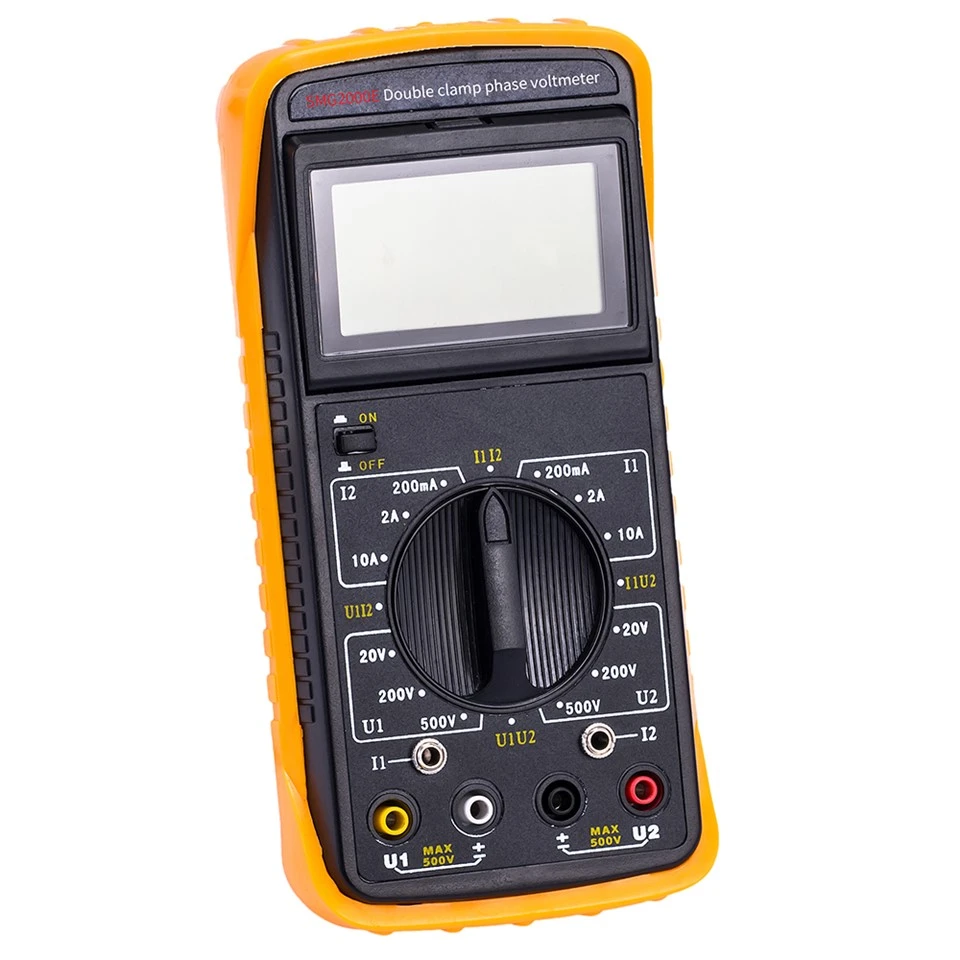

Predstavitev izdelka

Digitalni merilnik faze z dvojno kleščo SMG20000E je posebej zasnovan za testiranje napetosti, toka in faze na kraju samem, je v visoko natančnih, poceni prenosnih ročnih dvokanalnih vhodnih merilnih izdelkih. Enostavno je izmeriti fazo med UU, II in UI, identificirati induktivno vezje, kapacitivno vezje in fazno zaporedje trifazne napetosti, zaznati skupino ožičenja transformatorja, preizkusiti sekundarni tokokrog in sistem diferencialne zaščite vodila, preberite fazno razmerje med skupinami CT diferenčnega zaščitnega sistema in preverite, ali je bil števec vatnih ur pravilno ožičen. Pri testiranju strankam ni treba prekiniti izmerjenega tokokroga, ki ga vnaša tokovni transformator z razdeljenim jedrom. Pri merjenju faze med U1 in U2 sta zanki vhodnega tokokroga popolnoma izolirani, tako da se izognemo možnosti napačne povezave, ki lahko povzroči kratek stik ali celo opekline merilnika. Naprava z visokokontrastnim LCD zaslonom in znakom je velike velikosti, kar pomaga doseči najboljše vizualne učinke.

Parameter izdelka

Notranja napaka

Referenčni delovni pogoji	Temperatura	(23±5)stopnja
	Vlažnost	(45-75) %RH
	Valovne oblike izmerjenega signala	sinusni val, =0.02
	Frekvenca izmerjenega signala	(50±0,2)Hz
	Položaj izmerjenega tokovnega vodnika v čeljusti klešče	Izbirni položaj
	Amplitudno območje izmerjenega signala pri merjenju faze	100-220V,0.5-1.5A
	Elektromagnetne motnje zunanje referenčne frekvence	Treba se je izogibati

Meje intrinzične napake

AC napetost

Tabela 1: Merilna napaka AC napetosti
Izmeri obseg	Resolucija	Meje intrinzične napake
20V	0.01V	±(0.3%RD+0.2% obseg)
200V	0.1V
500V	1V

Vhodna impedanca: 2 MΩ za celotno merilno območje

Voltage input impedance of phase testing: >500KΩ

2 Izmenični tok

Tabela 2: Merilna napaka izmeničnega toka
Izmeri obseg	Resolucija	Meje intrinzične napake
200 mA	0.1 mA	±(0.3%RD+0.2)
2A	1mA
10A	10mA

Faza

UU,UI,II (glej tabelo 3)

Tabela 3: Merilna napaka faze močnostne frekvence
Razpon	Resolucija	Meje intrinzične napake
0-360 stopnja	1 stopinja	±2 stopinji

Impedanca vhodne napetostne zanke pri merjenju faze U1-U2:40KΩ

Napaka pri delovanju

Ocenjeni delovni pogoji	Temperatura	(0-40)stopnja
	Vlažnost	(20-80) % RH
	Valovne oblike izmerjenega signala	Sinusni val, =0.05
	Frekvenca izmerjenega signala	(50±0,5)Hz
	Položaj izmerjenega tokovnega prevodnika v čeljusti klešče	Izbirni položaj.
	Amplitudno območje izmerjenega signala pri merjenju faze	Faza U1-U2:30V-500V
		Faza I1-I2:10mA-10.00A
		Faza U1-I2 ali I1-U2:10V-500V,10mA-10.00A
	Elektromagnetne motnje zunanje referenčne frekvence	se je treba izogibati
Meje ocenjene delovne napake	Pod pogoji, opisanimi v 1, meje ocenjenega obratovalnega pogreška ne bodo presegle dvakratnih mej intrinzičnega pogreška.

Druge tehnične lastnosti

Zaslon	tri in pol
Stopnja vzorčenja	3-krat na sekundo
Napajanje	Ena 9V laminirana celica, tok moči je manjši od 5mA
Dimenzije	Metrska lupina	192×95×55 mm3
	Objemna lupina	140×42×20mm3
	Niper čeljust	Φ7mm×9mm
Teža	Telo merilnika	280g
Teža	Merilne sponke	2×200g
Pogoji shranjevanja	Temperatura	-10 stopinj -50 stopinj

Lastnosti in uporaba izdelka

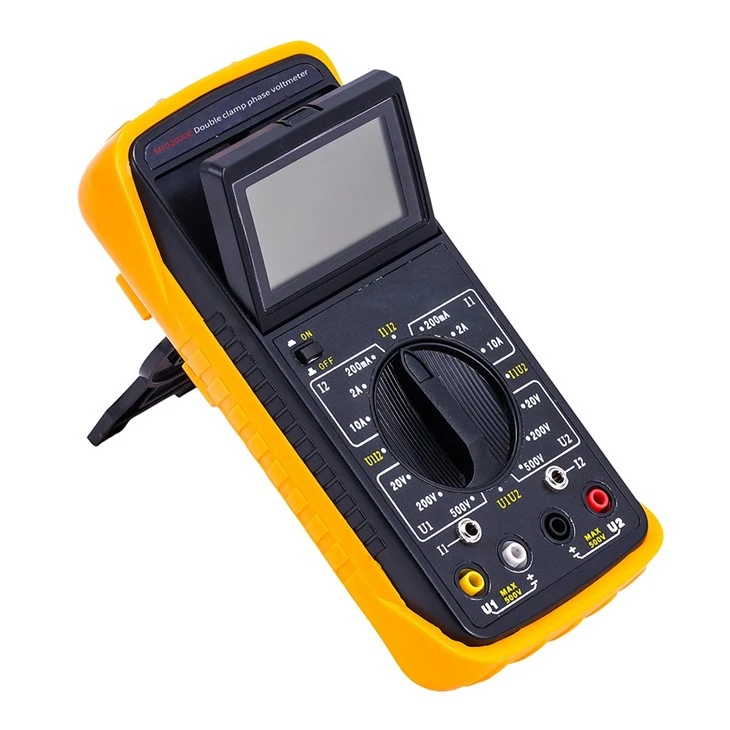

1. Digitalni fazni volt-amper meter z dvojno objemko ima občutljivo strukturo, enostaven za uporabo, ročno strukturo, v tokovnem območju 10mA~10A, 3V~500V območju napetosti pri merjenju faze brez odklopa vezja in zamenjave meja, zaslon sprejme LCD zaslon z visokim kontrastom, beseda je do 25 mm, kot zaslona pa se lahko prosto pretvori za približno 70 stopinj, da se doseže najboljši vizualni učinek, funkcija stikala in postavitev sta razumni, napetost, tok in fazo, ki ju želite izmeriti, lahko odčitate z obračanjem stikala;

2. Izolacijska upornost: fazni volt-amper meter z dvojno kleščo uporablja najnovejše patentirane tokovne klešče, trenutna ločljivost tega faznega volt-ampermetra pa je 0.1mA; Ločljivost napetosti je 0.1V;

3, nizka poraba energije: digitalni fazni volt-amper meter z dvojno objemko SMG2000, fazni volt-amper meter zasnova porabe mikro energije in ima funkcijo zaznavanja napetosti baterije;

4, Odporna napetost: med vhodno sponko napetosti in ohišjem, med jedrom tokovnega transformatorja (tokovne sponke) in ročajem objemke ter tuljavo sekundarnega navitja lahko zdrži 1000 V/50 Hz, med dvema vhodnima sponkama napetosti lahko zdrži 500 V/50 Hz sinusna napetost izmeničnega toka za 1 min preskusa;

5, Izolacijska upornost: med digitalno fazno volt-ampersko linijo z dvojno objemko in ohišjem, med dvema napetostnima vhodnima priključkoma: večja ali enaka 10 MΩ;

Podrobnosti o izdelavi

pripomoček

kabel

Panel

primeru

Pripomoček

številka	Ime	Znesek
1	Glavni računalnik	eno

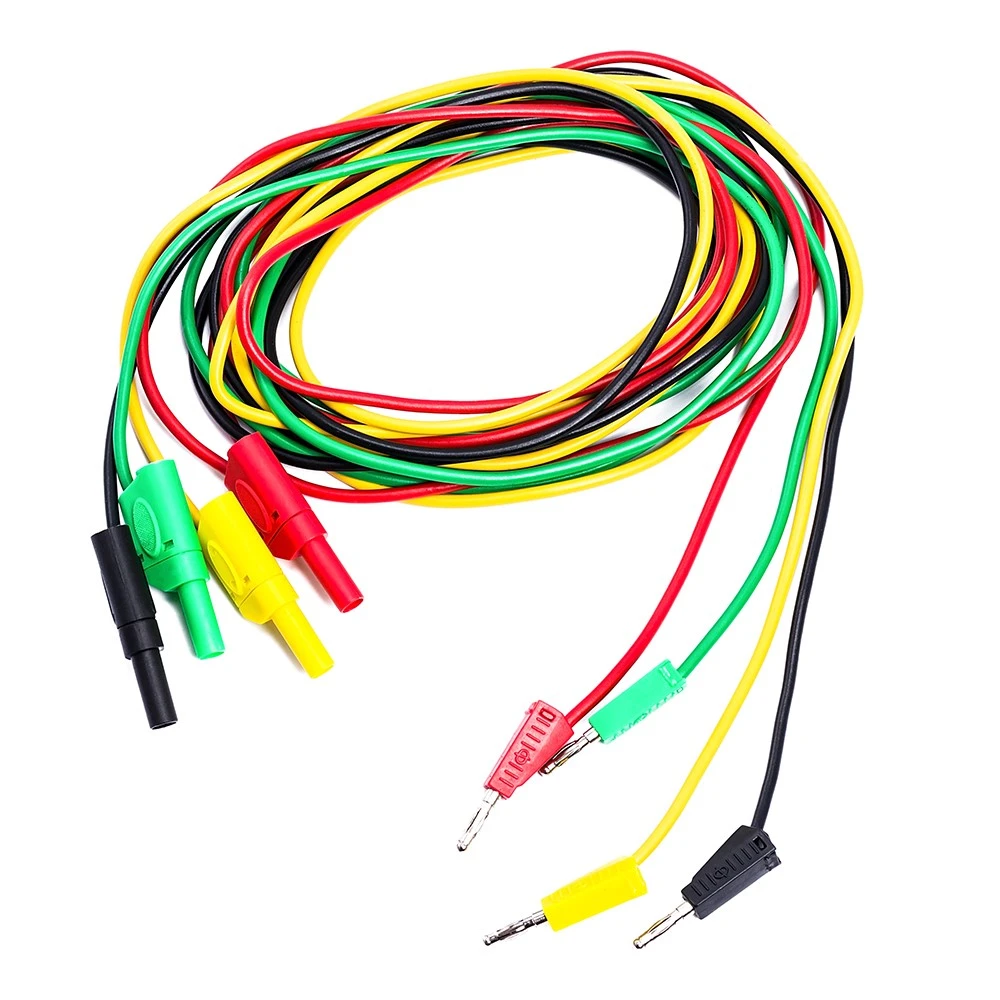

2	Testna linija (2 m testna linija * 4, 15 cm krajši nastavek * 1)	eno

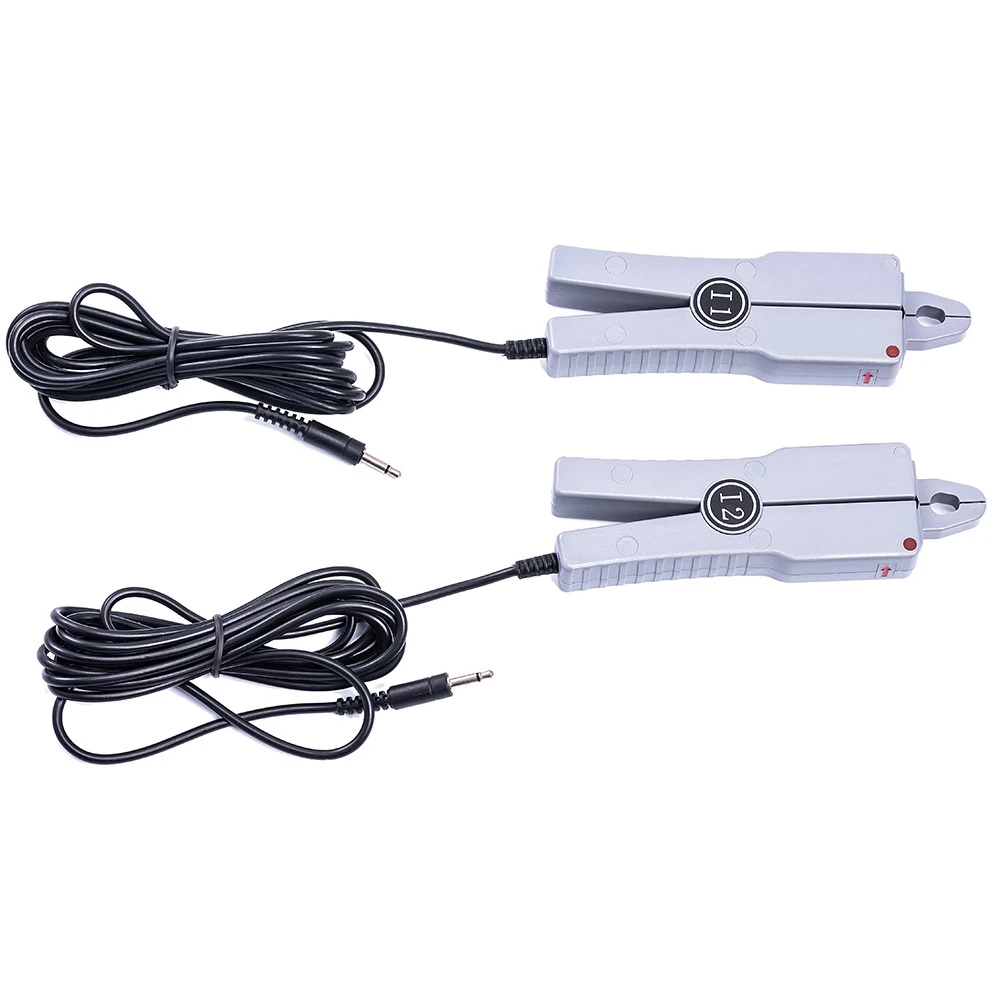

3	Tokovna sponka	dva

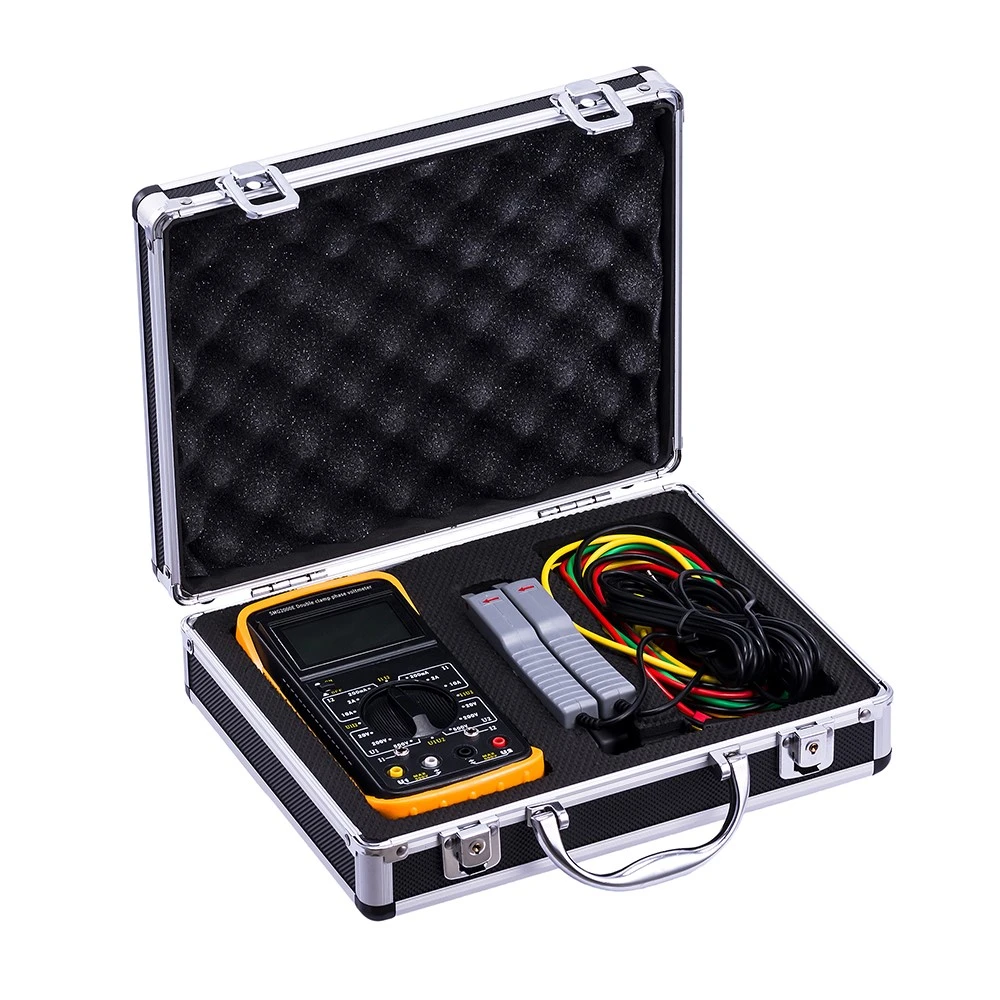

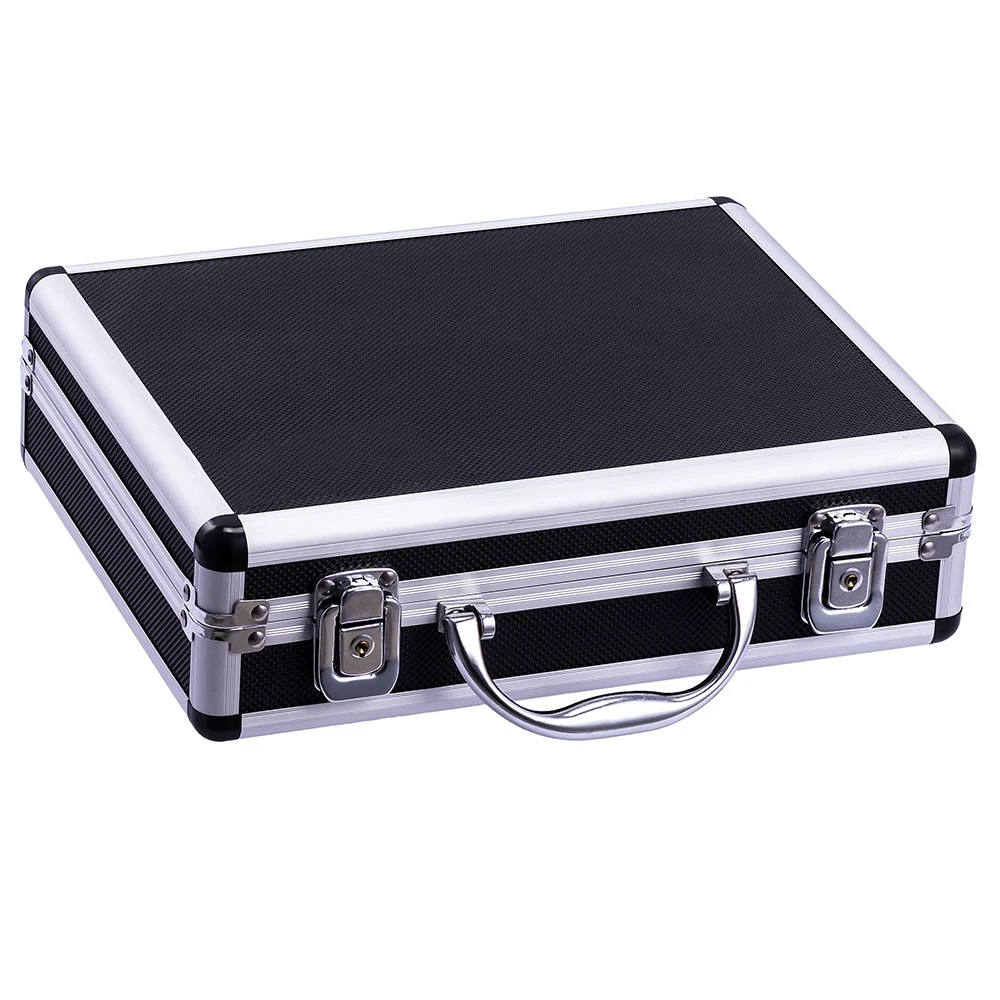

4	Ohišje iz aluminijeve zlitine	eno
5	Specifikacija	eno
6	Poročilo o pregledu	eno
7	Certificiranje	eno
