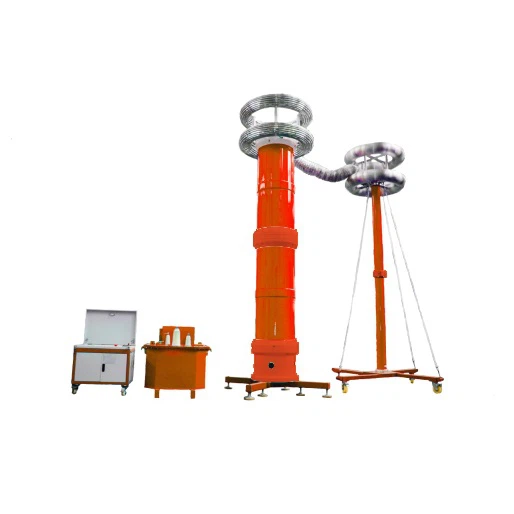

800KVA 400KV AC resonančni preskusni sistem za 220 KV GIS

Preizkušena aplikacija in zahteva

1. 220KV GIS AC napetostni preskus vzdržljivosti, preskusna frekvenca je 30~300Hz, preskusna napetost ni višja od 395KV, preskusni čas je 1 min.

2. 110KV GIS AC napetostni preskus vzdržljivosti, preskusna frekvenca je 30~300Hz, preskusna napetost ni večja od 265KV, preskusni čas je 1 min.

3. 35KV GIS preizkus vzdržljivosti AC napetosti, preskusna frekvenca je 30~300Hz, preskusna napetost ni večja od 95KV, preskusni čas je 1 min.

Delovno stanje

temperatura okolja: -10⁰C –50 ⁰C;

2. relativna vlažnost: manjša ali enaka 90 % RH

3. nadmorska višina: manjša ali enaka 1000 m

Glavni tehnični parametri in funkcije

nazivna zmogljivost:800kVA;

vhodna moč: 3 faze 380V, 50Hz;

nazivna napetost: 80kV; 160KV, 400KV

nazivni tok: 10A;4A;2A;

delovna frekvenca:30-300Hz;

izhodna valovna oblika: sinusni val

faktor odstopanja valovne oblike Stopnja popačenja valovne oblike izhodne napetosti Manjši ali enak 1 %;

delovni čas: podcenjena obremenitev dovoljeno neprekinjeno delo 60min, prenapetost 1,1 krat 1min;

Povišanje temperature: podcenjena obremenitev dovoljuje neprekinjeno delovanje 60 minut, po tem povišanju temperature manj kot ali enako 65 K

faktor kakovosti: Q Večji ali enak 30(f=45Hz)

obrambna funkcija: za preskušeni izdelek je zagotovljena zaščita pred previsokim tokom, prenapetostjo in prebliskom (za podrobnosti glejte napajalnik za frekvenčno pretvorbo).

natančnost: sistemska efektivna vrednost 1,5;

Videoposnetek delovanja AC resonančnega testnega sistema

800kVA/400 kVnačrtuje 10 reaktorjev in80kVA/40kV/2A/60Hza enojni reaktor.

Sistem in parametri

JLB-37kVA/6/12/24kV/0.4kV 1set

nazivna kapacitivnost:55kVA;

vhodna napetost:0-400V,enofazna;

izhodna napetost: 6/12/24kV

Struktura: suhi tip;

teža: 180 kg;napajalnik s spremenljivo frekvenco CHXB-F -37kW/380V 1 set

Nazivna moč: 37kW

Napajanje za delo: 380±10% V (eno/3 faze), frekvenca napajanja

izhodna napetost:0 –400V, enojna,

Nazivni vhodni tok: 92,5 A

nazivni izhodni tok: 92,5 A

Ločljivost napetosti: 0.01kV

Natančnost merjenja napetosti: 1,5%

Frekvenčni razpon: 30 – 300Hz

Ločljivost nadzora frekvence: Manjša ali enaka 0.1Hz

stabilnost frekvence: 0,1 %

Čas delovanja: Neprekinjeno pri nazivni zmogljivosti 5 min

Neprekinjeno pri nazivni zmogljivosti 5 min max temperatura komponent Manj kot ali enako 65 K

Nivo hrupa: manj kot ali enak 50 dB

Izvajajo se lahko naslednje funkcije

Napajalnik s spremenljivo frekvenco je nameščen navpično in vodoravno, še posebej primeren za delovanje na terenu in opazovanje.

Notranjost in zunanjost sta opremljeni s posebnimi gumijastimi podpornimi nogami, ki absorbirajo udarce, in zaščitno aluminijasto škatlo, ki lahko učinkovito zmanjša udarne vibracije med transportom in udarce med dvigovanjem. Zagotovljena dolgoročna stabilnost in zanesljivost napajanja s spremenljivo frekvenco;

prikaz parametrov: LCD zaslon z velikim zaslonom na dotik ali z zunanjo miško. Prikaz resonančne napetosti (ciljna napetost, nastavljena pred preskusom), preskusna frekvenca, merilna frekvenca, nizkonapetostna napetost, nizkonapetostni tok, vzdržljivi čas napetosti, prenapetostna zaščita, prenapetostna zaščita, zaščita pred preskokom, stopenjsko povečanje in čas, preklop načina delovanja , kapacitivnost, induktivnost, izračun izmenjave frekvenc, poizvedba parametrov, lahko prikaže tudi krivuljo frekvence, krivuljo napetosti itd., da neposredno presodi natančnost resonančne frekvence in stabilnost preskusa.

nastavitev parametrov: velik barvni LCD zaslon na dotik in zunanja miška neposredno dokončata nastavitev različnih parametrov, lahko nastavite začetno frekvenco, končno frekvenco, začetno napetost, fazno povečanje in čas, merjenje razmerja variacije delilnika napetosti, razmerja variacije vzbujanja, prenapetostno zaščito, nadtokovna zaščita, prebojna zaščita, testni način, izračun izmenjave frekvence kapacitivnosti in induktivnosti, nasveti in pomoč za nastavitev parametrov itd.

Preizkusni način: delovanje zaslona na dotik in zunanje miške, na voljo so tri stanja delovanja: samodejno, polavtomatsko in ročno. Imajo funkcije ojačevanja, uglaševanja (vključno z ročnim in samodejnim), segmentiranja tlaka in časa, stanja delovanja, preklapljanja med načini, opozorila o napakah, izračunavanja frekvenčne izmenjave kapacitivnosti in induktivnosti itd.

Zaščitna funkcija in informacijski poziv: z visokotlačno prenapetostno zaščito, nizkotlačno prenapetostno zaščito, prenapetostno zaščito in zaščito pred razglasitvijo, ničelno zaščito, zaščito pred preskokom, zaustavitvijo v sili, zaščito pod napetostjo in drugimi številnimi zaščitnimi funkcijami

Funkcija shranjevanja podatkov: shranjevanje rezultatov testa (ročno shranjevanje), tiskanje, nalaganje, preverjanje nazaj itd

rezultat testa: Po ročnem ali samodejnem testu se lahko podrobni parametri testa prikažejo v vmesniku rezultatov testa. Ko je preizkus prekinjen, se lahko prikaže status prekinitve. Parametre je mogoče shraniti v pomnilnik, ki je obstojen pomnilnik in lahko vsebuje 50 testnih zapisov.;

Pregled podatkov: Shranjene podatke o rezultatu testa je mogoče prikazati na zaslonu. Ima tudi vmesnik USB, ki omogoča tiskanje izhodnih podatkov ali uporabo tiskalnika, ki ga nosi naprava (tiskalnik izbere stranka sama. Če ima stranka to zahtevo, mora biti navedena v pogodbi)

Funkcija samodejne stabilizacije napetosti: Sistem samodejno sledi in vzdržuje stabilno preskusno napetost glede na nastavljeno preskusno napetost ali rezultat ročnega povečanja. Stabilnost napetosti je mogoče doseči do 1.0%;

Frekvenčno območje in frekvenčno ločljivost je mogoče nastaviti: Območje frekvenčne modulacije je mogoče nastaviti kot {{0}}Hz, 45 -100Hz,200-300Hz, glede na potrebo po nastavitvi, lahko pospeši postopek uglaševanja; Frekvenčno ločljivost lahko nastavite po potrebi, na primer 0.1Hz,0.2Hz,0.5Hz ali 1.0Hz, optimizira ravnovesje med učinkovitostjo uglaševanja in natančnost uglaševanja;

Regulacija frekvence je razdeljena na grobo in fino nastavitev, preskusno resonančno točko je mogoče najti samodejno, zagotovite, da se resonančna frekvenca med celotnim preskusnim postopkom ne premika;

Teža: Približno 35 kg

HV reaktor DK-80kVA/40kV 10št

Nazivna kapacitivnost: 80kVA;

Nazivna napetost: 40kV;

Nazivni tok: 2A;

induktivnost: 60H /št

faktor kakovosti: Q Večji ali enak 30 (f=45Hz);

Struktura: suhi tip;

teža: približno 65 kg;

kapacitivni napetostni delilnik FRC-400kV/500pF 1set

Nazivna napetost: 400kV;

HV kapacitivnost:500pF;

dielektrična izguba:tgσ manjša ali enaka 0,5 %;

razmerje napetostnega delilnika: 6000:1

natančnost merjenja: aktivna vrednost 1,5

teža: približno 35 kg;

Pakirni seznam

seznam konfiguracijske opreme

Seznam dokumentov









1. Dostava:Hitra dostava in prilagodljiv način prevoza
2. Plačilo:Izberite plačilne pogoje in način plačila, ki vam ustreza
3. Storitev prodaje:24-ura spletnega stika, izberite pravi model opreme glede na vašo zahtevo, zagotovite najboljšo ponudbo, podprite prilagajanje
4. Garancijska doba:Vse garancije kakovosti stroja za eno leto in doživljenjska tehnična podpora za vas. Spletni odziv na tehnične težave strank.
